Тросик ручного тормоза своими руками

Тросик ручного тормоза своими руками 523

Содержание [скрыть]

Ручник, или ручной тормоз, достаточно универсальная деталь авто, что бы ни говорили интернет-гуру, но каждый уважающий себя драйвер держит все компоненты и узлы тормозной системы в идеальном состоянии. Относитесь спокойно к автовладельцам, которые ради показушного геройства снимают трос ручного тормоза. Послушайте опытных водителей, которым жизнь спас тот самый ручник, оказавшийся в самый критический момент исправно работающим – трос стояночного тормоза не лопнул под нагрузкой и обеспечил надежное торможение. Иногда обрыв тросика стояночного тормозного устройства может привести к не менее горьким последствиям.

тормоз

Большинство современных авто оснащены системой блокирования тормозных колодок во время стоянки для предупреждения произвольного качения машины. Системой безопасной стоянки авто определено, что управление ручником практически на всех моделях предусмотрено посредством рук. И это очень важный момент. Причин две:

  • руками человек «соображает» и выполняет действия значительно быстрее, чем ногами;
  • ноги водителя «перегружены» функциями управления педалями сцепления, газа и тормозов, в критических ситуациях задействовать ручной тормоз проще руками.

Обратите внимание! Конструкция рычага привода ручного тормоза выполнена таким образом, что для его включения используется самое быстрое и мощное движение, на которое способна человеческая рука.

В салоне автомобиля рычаг привода тросика стояночного устройства расположен так, что быстро найти его и использовать может даже неопытный водитель в состоянии сильного стресса.

 рычаг привода тросика

Основными элементами стояночного устройства являются:

  • рычаг или электромеханический привод, посредством которого создается определенное усилие для блокирования тормозных колодок;
  • тросики, служащие для передачи усилия на исполнительные механизмы задних колодок;
  • рычаг привода и тормозные колодки заднего моста машины.

Благодаря применению тросиков в стояночном тормозе, система получилась легкой, надежной и компактной. Трос ручного тормозного устройства легко выдерживает нагрузку более чем в 100 кг. Качественный тросик легко выдерживает более пяти тысяч включений. В конструкции ручного привода тормозных колодок отсутствуют гидравлические элементы, манжеты, подшипники, узлы вращения и качения, что позволяет механизму ручника исправно работать долгие годы.

 конструкции ручного привода

Но даже самый простой узел требует периодического обслуживания, регулировки, смазки, а иногда и замены тросика.

Особенности конструкции, обслуживание, замена троса стояночного тормоза

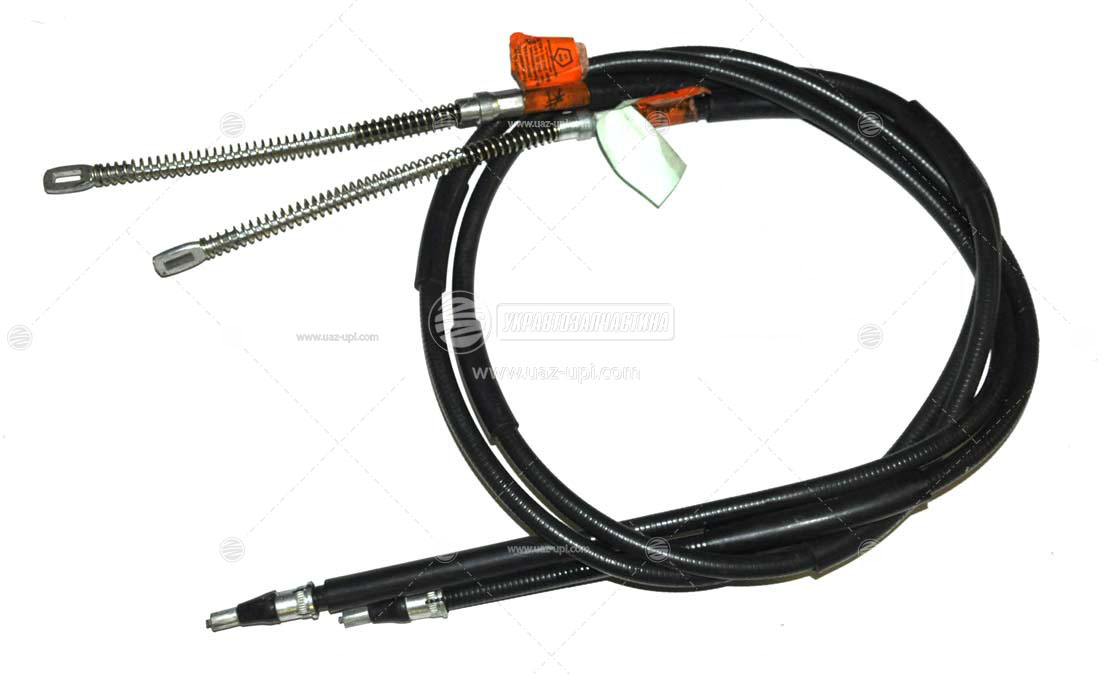

Система тросиков стояночного тормоза представляет собой достаточно простую конструкцию. Центральная, или силовая часть тросика, – это десяток тонких, диаметром до 0,01мм, стальных проволок, свитых и скрученных в один тонкий канатик. Проволоки тросика очень прочные, для их изготовления применяются специальные сорта сталей.

В процессе того, как изготавливается трос ручного тормоза, проволоки многократно подвергаются упрочнению по специальной технологии и тщательно «забиваются» смазкой. Делается это для уменьшения трения между волокнами, что увеличивает гибкость и долговечность троса, и стояночного привода в целом. Наручная оболочка тросика ручного тормоза визуально выглядит как гибкая металлическая трубка, полученная навивкой мягкой толстой проволоки, покрытая защитным слоем материала на основе полимеров и резины.

Тросик находится внутри оболочки, легко, практически без усилий скользит по ее внутренней поверхности. На концах наружной оболочки троса стояночного тормоза запрессованы стальные гильзы. Они предназначены для крепления в оболочку к рычагу ручника с одной стороны и к рычагу включения колодок на тормозном щите – с другой.

Конструкция ручника обычного автомобиля представляет собой соединение из трех тросов – центрального основного и двух вспомогательных, передающих усилие на механизмы привода левого и правого задних колес.

схема

В салоне автомобиля, справа от водительского сидения, находится рычаг включения стояночного тормоза, с кнопкой – фиксатором на тыльной части рычага. Включение стояночной системы производится нажатием кнопки фиксатора с одновременным поднятием рычага стояночного тормоза. Повторное нажатие кнопки позволяет выключить стояночный тормоз. Под облицовкой тоннеля пола к рычагу крепится центральный основной трос, соединенный со вспомогательными тросами через выравнивающее коромысло. Последнее служит для индивидуальной регулировки натяжения тросиков по каждому из колес.

Когда стоит обратить внимание на состояние троса

Даже самый надежный механизм требует внимания и периодической регулировки. Если использовать ручной тормоз приходится довольно часто, сигналами о необходимости проверить работу ручника будут:

  • при постановке на ручной тормоз рычаг включения поднимается не на 3-4 щелчка фиксатора, а на все 7-8;
  • при отпускании стояночного тормоза трос как-то вяло, с неохотой возвращается в нейтральное положение;
  • при максимальном включении ручника блокировки колес или совсем не происходит, или блокируются совершенно недостаточно.

Важно! Эффективность ручного тормоза обеспечивается нормальной работой обоих вспомогательных тросов. При обрыве одного из них ручник будет частично выполнять свои функции за счет оставшегося целого троса, хотя эффективность снизится в разы. Ситуация крайне опасна в случае попыток торможения ручником на гололеде, практикуемыми некоторыми знатоками автодела.

Регулируем натяжение троса

Узел натяжения троса стояночного тормоза обычно доступен для регулировки в салоне автомобиля и закрывается сверху какой-либо декоративной накладкой в районе расположения рычага ручного тормоза. Прежде чем решать проблему, как подтянуть трос ручного тормоза, необходимо поднять домкратом и вывесить на надежной опоре заднюю часть машины, внимательно осмотреть состояние оболочки троса тормоза, его крепление на тормозном щите моста, убедиться в исправности троса, колодок и тормозного механизма.

ослабляем гайки крепления

Если состояние узлов не вызывает сомнений в исправности, далее производим следующие операции:

  • рычагом включаем тормоз на 4-5 щелчков фиксатора;
  • удалив декоративную накладку, находим регулировочный узел. Натяжение троса выполняем, закручивая центральную гайку ключом на 12, проверяя периодически степень затормаживания колеса.
  • опускаем рычаг ручного тормоза вниз. Если после выключения ручного тормоза колеса остались слегка заторможенными, отпускаем гайку на пол-оборота.

Важно! Регулировку натяжения троса следует проверить путем постановки машины на стояночный тормоз на дороге с уклоном в 10-15о.

Замена троса стояночного тормоза

Вопрос о замене становится неизбежным, если регулировки натяжения троса ручного тормоза не приносят ощутимого улучшения в его работе или, и того хуже, трос поврежден. Если разорваны отдельные проволоки центрального каната или оборван один из наконечников крепления троса, то его нужно снимать, ремонтировать или заменить новым. Процедура снятия тросика обычно не вызывает проблем даже у новичков:

Выставляем автомобиль на ровной площадке, подкладываем под передние колеса упоры и ослабляем гайки крепления задних колес. Аккуратно поднимаем заднюю часть машины и вывешиваем ее на надежных опорах. Снимаем задние колеса.

ослабляем гайки крепления

Чтобы получить доступ к тросу ручника, в салоне автомобиля находим и снимаем декоративную облицовку, закрывающую механизм стояночного тормоза. Находим и с помощью ключа на «12» снимаем гайку регулировки натяжения тросика. Два вспомогательных троса могут быть отсоединены от коромысла – уравнителя простым поворотом наконечника примерно на 90о до совмещения троса с монтажным пазом.

Для отсоединения тросика от тормозного механизма снимите тормозной барабан, заднюю тормозную колодку, и выведите с помощью отвертки наконечник троса из зацепления с пазом на разжимном рычаге тормоза. Разжав пассатижами пружинный фиксатор, крепящий оболочку троса на тормозном щите, его можно полностью снять со щита.

Для завершения демонтажа остается снять кронштейны крепления оболочки к кузову, вывернув болты крепления к кузову.

Чем смазать трос ручного тормоза? Лучше всего консистентной смазкой, стойкой к окислению, не меняющей свойств под действием низких температур. Чаще всего используют Литол 24 или зарубежные аналоги подобного состава.

Важно! Не используйте для смазки отработанное моторное или промывочное масло. Они не имеют консервирующих свойств и содержат немало серы и воды. Из-за коррозии и ржавления возможно образование каверн на поверхности проволок тросика и, как следствие, выход из строя под нагрузкой.
